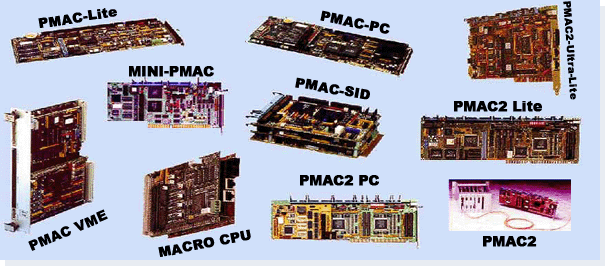

| PMAC系列伺服控制卡
|
| |
|
| |
|
| |
|
| |
| 40MHZ
Motorola DSP 56002系列數字信號處理器 |
線性，圓弧，三次軌跡計算,樣條插補
|
| 1-8數字接口電路
|
256個運動程序存儲能力 |
| 18個碼盤通道輸入
|
64個異步PLC程序存儲運行
|
| 32個通用I/O
|
超大程序的實時下載執行功能 |
| 1024位I/O擴展端口
|
64位位置計數范圍 |
| 越程極限,回原點,伺服放大器報警,使能標志信號接口
|
位置環，速度環，電流環三環矢量控制能力
|
| LCD和VFD顯示端口
|
S曲線加減速控制 |
| Bus
and / or RS-422通信 |
自定義伺服算法能力 |
| 脫機運行
|
電子齒輪 |
| G-Code編程（可自定義）
|
先進的PID及擴展伺服算法 |
|
|
|
|
|
| PMAC 可以服務于各個行業，從精密到微米級的設備到上千馬力的重型設備。 |
|
| 機器人
反向運動計算
分段軌跡的生成
同時對8個軸進行直線和圓弧插補的多軸控制機床
|
|
機床
每個軸30微秒的伺服更新率
0.1微英寸（2.5納米）的分辨率
15MHz編碼器輸入數據速率
程序塊執行速率可達2KHz
用于消除諧振的階式濾波器
刀具半徑和絲杠補償
G-代碼編程
Auto CAD輸入
“S-曲線”加速 |
檢測和計量站
激光干涉儀反饋
亞微米定位
硬件“在位”比較脈沖輸出
零位誤差硬件位置捕捉
有效編碼數據率可達320MHz |
使用行業
食品機械
印刷機械
木工機械
包裝機械
裝配線
材料處理
光學控制
橡膠機械
自動纏繞設備
激光切割 |
|
|
|
總線
|
l
ISA,VME,PC104,PCI |
電機類型
|
l
直流電機（右刷、無刷、直線）
l
交流異步電機
l
步進電機 |
反饋
|
l
增量編碼器（直線/旋轉）
l
絕對編碼器
l
旋轉變壓器
l
直線電壓位移傳感器或者電位計
l
激光干涉儀
l
磁致伸縮位移傳感器 |
控制碼
|
l
PMAC(類BASIC ASICII命令)
l
G-代碼（機床）
l
AUTOCAD轉換 |
|
|
|
